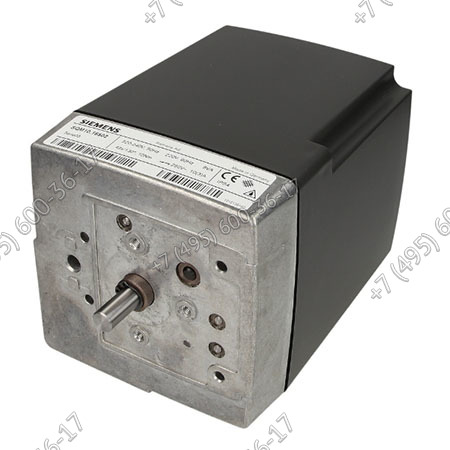

Сервоприводы Siemens SQM10/SQM11
Сервоприводы Siemens SQM 10, 11 используются для поворота газовых и воздушных заслонок, жидкотопливных клапанов подачи топлива в горелочные устройства.
Сервоприводы работают в паре с автоматом горения горелки или менеджером горения, которые контролируют посредством сервопривода соотношение подачи топлива и воздуха для оптимального горения.
| Модель | Вращение | Время работы (мин.) для 90°/130°, сек | Момент силы (макс.), Нм | Напряжение | |
|---|---|---|---|---|---|
| Номин. | Удерж. | ||||
| SQM10.15502 | ↺ | 14/20 | 10 | 4 | 220V |
| SQM10.15561 | ↺ | 14/20 | 10 | 4 | 110V |
| SQM10.15562 | ↺ | 14/20 | 10 | 4 | 220V |
| SQM10.16102 | ↺ | 29/42 | 10 | 7 | 220V |
| SQM10.16501 | ↺ | 29/42 | 10 | 7 | 110V |
| SQM10.16502 | ↺ | 29/42 | 10 | 7 | 220V |
| SQM10.16532 | ↺ | 29/42 | 10 | 7 | 220V |
| SQM10.16561 | ↺ | 29/42 | 10 | 7 | 110V |
| SQM10.16562 | ↺ | 29/42 | 10 | 7 | 220V |
| SQM10.17502 | ↺ | 70/100 | 10 | 15 | 220V |
| SQM11.15502 | ↻ | 29/42 | 10 | 4 | 220V |
| SQM11.16501 | ↻ | 29/42 | 10 | 7 | 110V |
| SQM11.16502 | ↻ | 29/42 | 10 | 7 | 220V |
Основные характеристики приводов Siemens SQM10, Siemens SQM11
| Потребляемая мощность | 9,5 VA |
| Управляется автоматом / менеджером: | LAL, LOK, LFL, LGK, LME7 |
| Рабочий угол регулирования заслонки: | от 0 до 130° |
| Подключение кабеля: | 2 x M16 x 1.5 метра или 2 x M20 x 1.5 метра |
| Тип двигателя сервопривода: | синхронный |
| Окончание шпинделя: | на одной стороне |
| Корпус сервопривода: | термоустойчивый и ударопрочный пластик |
| Степень защиты: | IP 54, DIN 40050 |
| Допустимый уровень влажности: | не более 95 % |
| Окружающая температура при эксплуатации: | от -10 до +60 °С |
| Вес сервопривода: | 1,7 кг. |
Применение:
для поворота газовых и воздушных заслонок в горелочных устройствахНапряжение 220 В:
даНапряжение 110 В:
даНапряжение 24 В:
нетМомент силы макс., Нм:
10Управляется автоматом:
LAL, LOK, LFL, LGK, LME7
