Сервоприводы Siemens SQN30, SQN31

Сервоприводы Siemens SQN30, SQN31
Выберите модификацию:
Выберите количество:
x274,25
В связи с нестабильным курсом рубля, цены указаны в евро.
Счет на оплату выставляется в рублях по текущему курсу ЦБ.

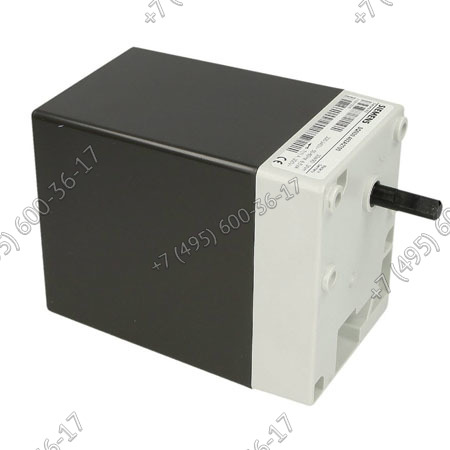

Электрические сервоприводы Siemens SQN 30, 31 предназначены для вращения воздушных заслонок горелочных устройств контролируя точное соотношение сжигаемого топлива и воздушной смеси. Сервоприводы SQN 30, 31 разработаны для эксплуатации на горелках малой и средней мощности.

Приводы Сименс SQN 30-31 производят вращение, как по часовой, так и против часовой стрелки, с возможностью подключения потенциометра.

Рабочее усилие сервопривода до 3 Нм, максимальный угол поворота - 160°, продолжительность срабатывания на 90° составляет от 4,5 до 120 секунд. Возможность отключения редуктора.

Технические характеристики сервоприводов, приводов Siemens SQN 30, 31 :

МодельНапряжение, ВВращениеВремя работы (мин.) для 90°, секМомент силы (макс.), Нм
Номин.Удерж.
SQN30.102A27002204,510,8
SQN30.111A17001104,510,8
SQN30.111A27002204,510,8
SQN30.111A35002204,51,50,8
SQN30.121A17001104,510,8
SQN30.121A27002204,510,8
SQN30.121A35002204,51,50,8
SQN30.131A17001104,510,8
SQN30.131A27002204,510,8
SQN30.151A17001104,510,8
SQN30.151A27002204,510,8
SQN30.251A1700110121,81,8
SQN30.251A2700220121,81,8
SQN30.401A27002203033
SQN30.401A27302203033
SQN30.402A17001103033
SQN30.402A27002203033
SQN30.402A27302203033
SQN30.431A27002203033
SQN30.451A27002203033
SQN31.101A17001104,510,8
SQN31.101A27002204,510,8
SQN31.102A17001104,510,8
SQN31.102A27002204,510,8
SQN31.111A27002204,510,8
SQN31.111A27602204,510,8
SQN31.121A27002204,510,8
SQN31.121A27302204,510,8
SQN31.121A27602204,510,8
SQN31.151A17001104,510,8
SQN31.151A27002204,510,8
SQN31.151A27302204,510,8
SQN31.221A27002201210,8
SQN31.221A2730220121,81,8
SQN31.251A1700110121,81,8
SQN31.251A2700220121,81,8
SQN31.251A2730220121,81,8
SQN31.252A1700110121,81,8
SQN31.252A2700220121,81,8
SQN31.351A2700220151,81,8
SQN31.351A2760220151,81,8
SQN31.401A17001103033
SQN31.401A27002203033
SQN31.401A27212203033
SQN31.401A27302203033
SQN31.401A27602203033
SQN31.402A17001103033
SQN31.402A27002203033
SQN31.402A27302203033
SQN31.411A27002203033
SQN31.411A27302203033
SQN31.471B27002203033
SQN31.481A27662203033
SQN31.762A2700220232,52,5

Основные характеристики привода Siemens SQN30, Siemens SQN31

Потребляемая мощность6,5 VA
Крутящий момент, усилие привода:1 ... 3 Нм (зависит от модели привода)
Усилие торможения:0,8 - 3 Нм (номинальное значение)
Направление вращения привода:SQN30 - против часовой стрелки
SQN31 - по часовой стрелке
Быстродействие поворота на 90° :4,5 ... 120 сек., зависит от модели
Управляется автоматом / менеджером:LAL, LOK, LFL, LGK, LME, LME7, LMO
Рабочий угол регулирования заслонки:от 0 до 90°
Подключение кабеля:винтовые клеммы для проводов, имеющих
площадь поперечного сечения от 0,5 до 2,5 мм ²
Тип двигателя сервопривода:синхронный, с шагом 1°
Возможность подключения потенциометра:да
Исполнение шпинделя (материал):тип 4 (сталь)
Корпус сервопривода:термоустойчивый и ударопрочный пластик
Степень защиты:IP40 DIN 40050
Допустимый уровень влажности:не более 95%
Окружающая температура при эксплуатации:от -20 до +60 °С
Вес сервопривода:0,8 кг.

Применение:

используются для поворота воздушной заслонки, регулирующей объемное смешение топлива и воздуха в горелках малой мощности.

Напряжение 220 В:

да

Напряжение 110 В:

да

Напряжение 24 В:

нет

Момент силы макс., Нм:

3

Управляется автоматом:

LAL, LOK, LFL, LGK, LME, LME7, LMO
